10天,240小时,4000名工人,解密武汉火神山医院“基建狂魔”

/只要春天还在,我就不会悲哀/

/纵使黑夜吞噬了一切/

/太阳还可以重新回来/

——汪国真



哪有什么“基建狂魔”

不过是争分夺秒日夜奋战的建设者

1月23日 5小时内即完成场地平整设计图,24小时内完成方案设计图

1月24日 开始场地平整

1月25日 火神山医院正式开工

1月26日 第一间样板房建成,铺设土工布、HDPE防渗膜及厚砂石

1月27日 场地整平、碎石黄沙回填全部完成,首批箱式板房开始吊装

1月28日 北区箱式板房基础混凝土浇筑完成,双层病区钢结构初具规模

1月29日 300多个箱式板房骨架安装完成

1月30日 HDPE膜铺设全面完成,污水处理间设备吊装同步展开

1月31日 9成集装箱拼装完成,活动板房骨架安装3000平方米

2月1日 基础施工全部完成,开始医疗配套设备安装

2月2日 3、4号楼近200个房间的室内装饰完成,2号楼外围板房、窗户、门等收边收口工作及1号楼装饰收尾工作完成。火神山医院举行交付仪式

2月4日 首批转运50名患者抵达火神山医院



戳视频,一起回看240小时的中国速度

↓↓↓

视频来源:央视频



火神山医院火速建成的关键原因



火神山、雷神山医院的主体采用轻钢结构搭建,而病房则是使用特殊型钢焊接而成的标准模箱式房。



就现场图片来看,火神山、雷神山医院均采用装配化施工方式,工业化程度较高。主要体现在以下方面:



1. 水上浮桥理念成为设计灵感

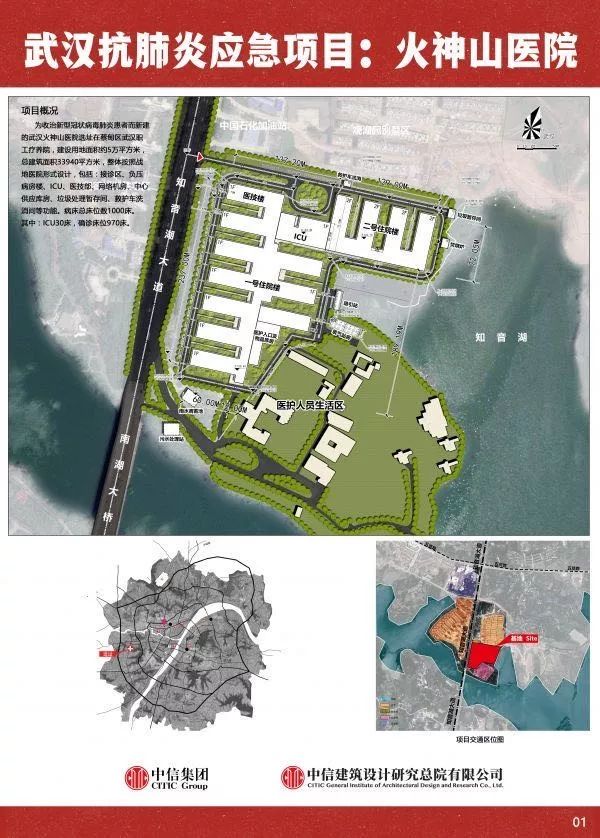

整个医院根据地形情况呈L状布局,分为东、西两大病区,医护人员的清洁通道类似于医疗街布置在中间,贯穿东、西病区,17个医疗单元呈鱼骨状分设在医护通道两侧。



来源:中信集团

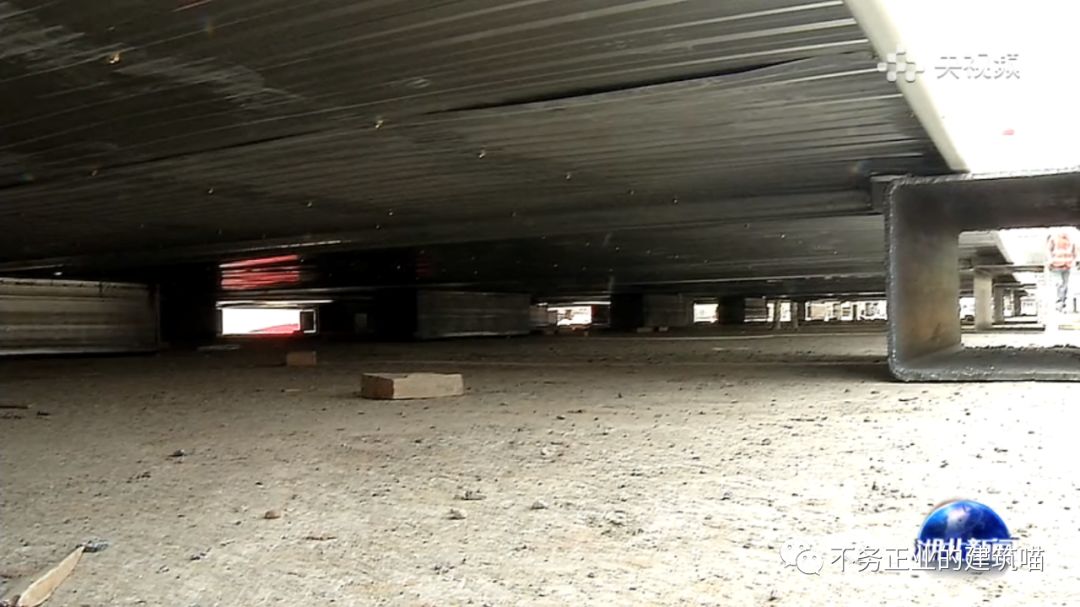

工程利用轻型钢架组拼塔技术制造成浮架,摆放在防渗透地面上,再以其为基础装配负压隔离病房。这种设计方案的最大好处是快,而且地面与房子之间形成了架空空间,为负压病房的隔离换气乃至下送风提供了施工方便,为上下水管,电缆线综合布线及建筑物的通风隔潮,医疗废弃物收集,提供了一个意想不到的第二通道。



在中国地上快速装配建筑工程技术领域尚属首例。





2. 构件均在工厂预制



据施工方中国建筑工程总公司官网信息显示,火神山医院的设计思路,实际上是一座由各个“预制构件”组装而成的两层建筑。



一个“预制构件”相当于一个小的房间,里面包含门、窗、墙面、屋顶、地板甚至楼梯——因此也可称为组合箱式房或集装箱。



这些构件既可单独使用,也可以通过水平及竖直不同方向的组合层叠。



图片来源:网络

3. 现场模块化拼装



如何将上述小的构件组装到一起呢?这就要依靠装配式钢结构了。

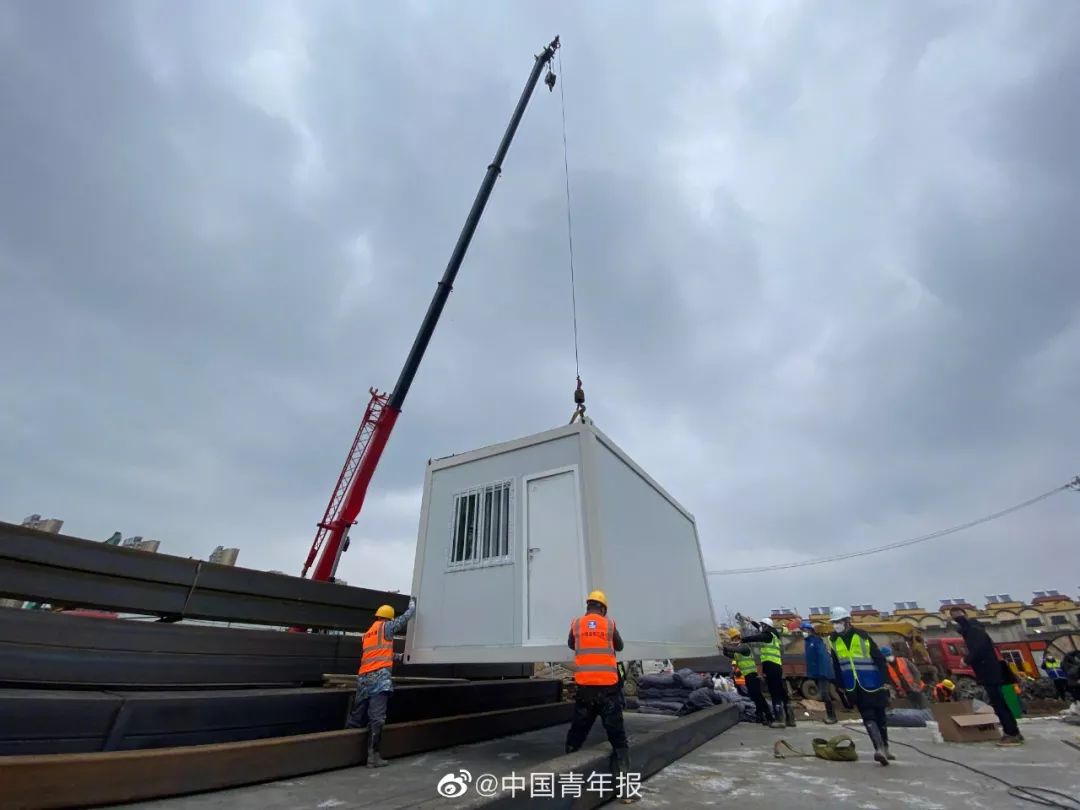

装配式钢结构为这些小的构件提供了一个大的容器和框架,通过特殊型钢焊接而成的标准构件将箱与箱之间通过螺栓连接而成,结构简单,安装快捷。

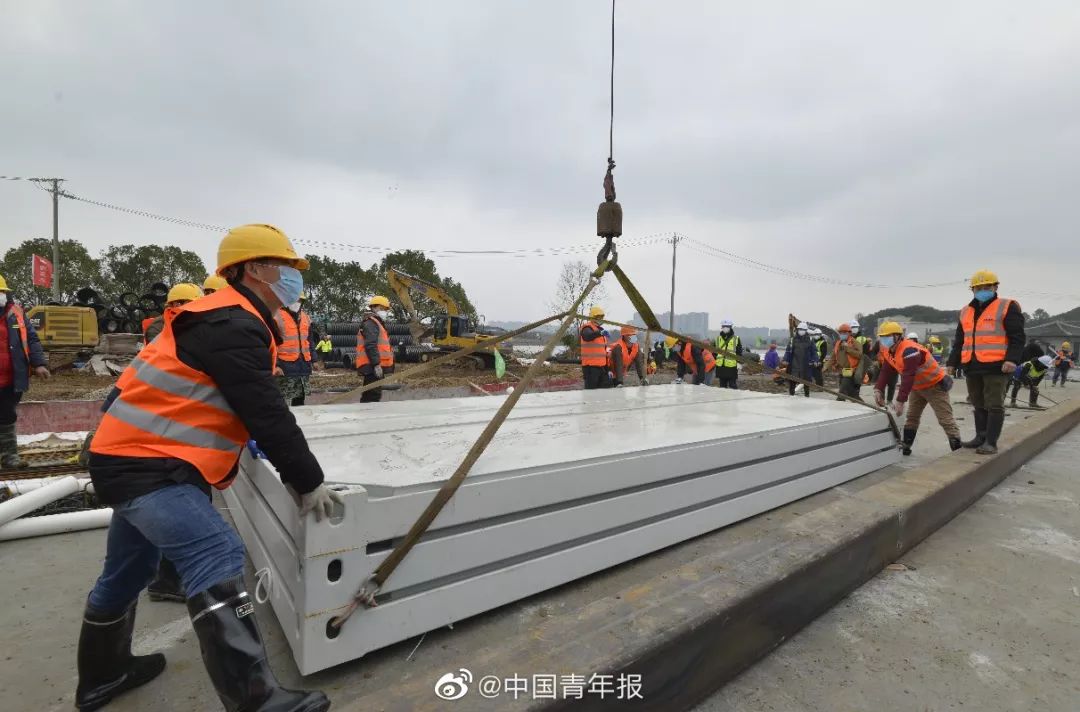

图片来源:中国青年报



采用3*3的模数,最大限度模块化,配合3*6板房构建搭建。

来源:不务正业的建筑喵

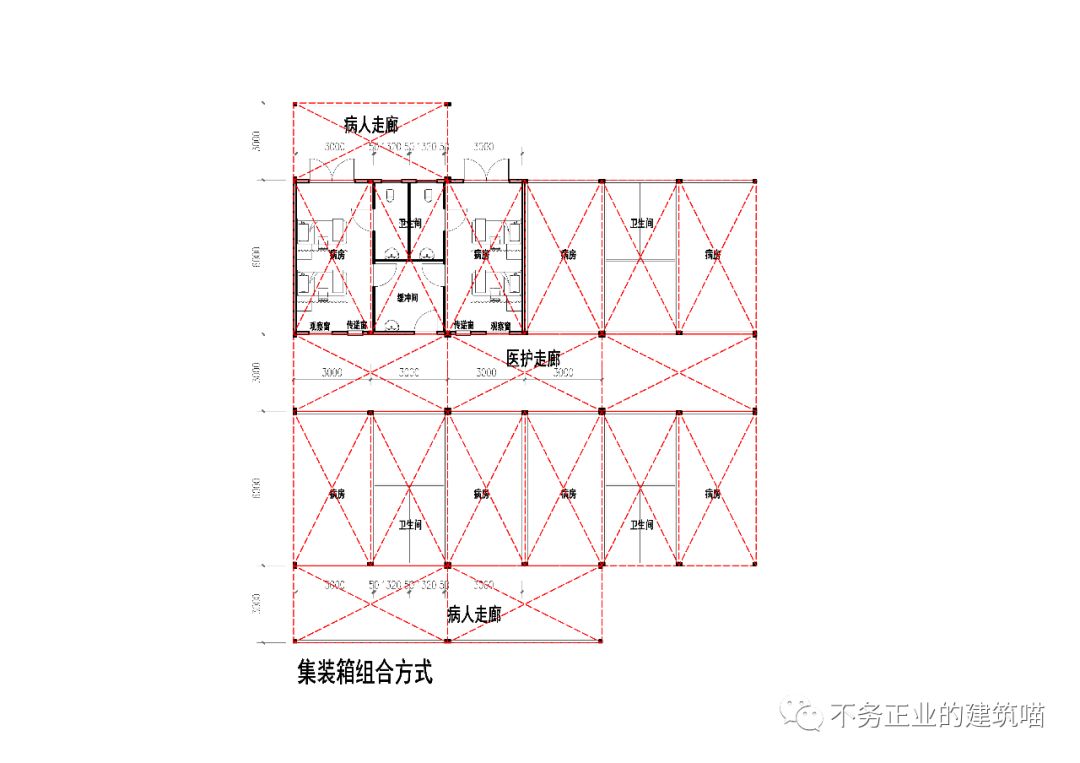

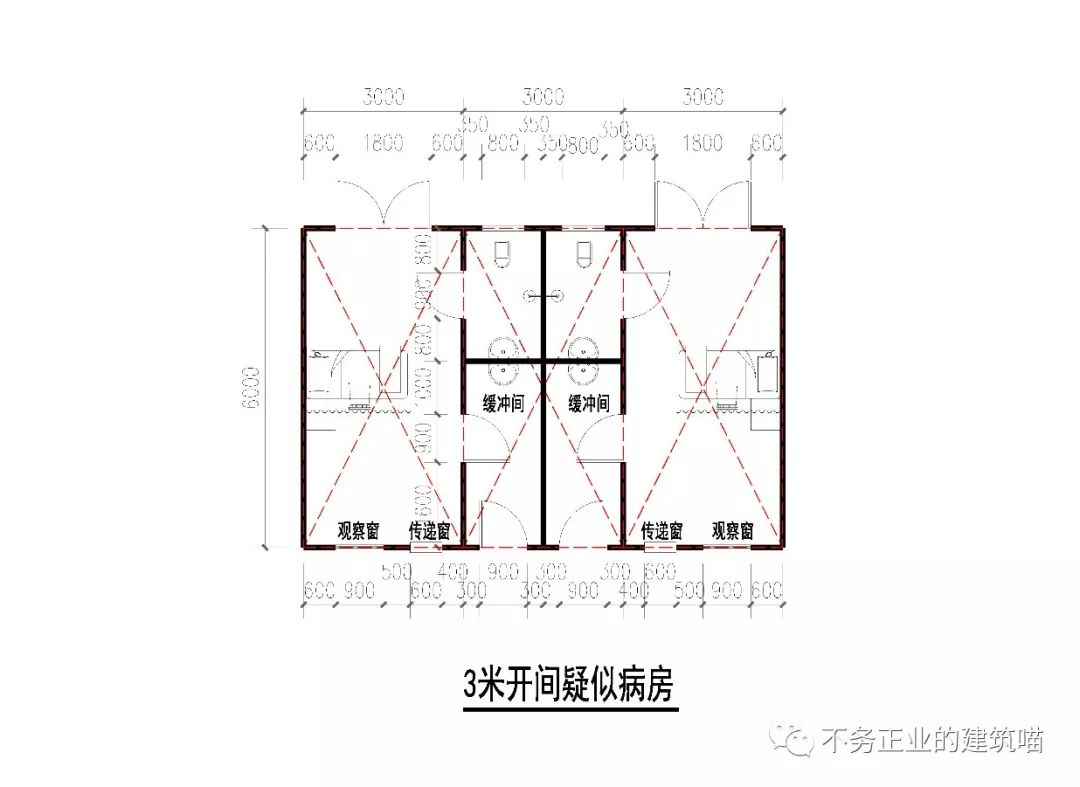

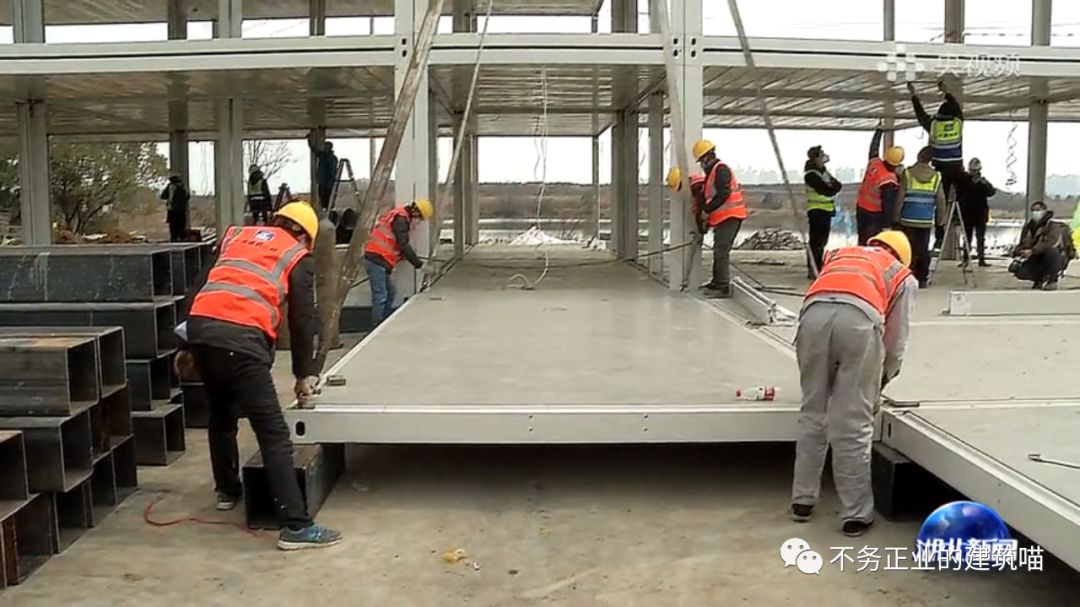

三块集装箱板拼成两个病房,走廊的集装箱板与病房的垂直。

来源:不务正业的建筑喵



其实,“集装箱”并不真的是个箱子,而是预制板材及预制钢柱,即”集装箱式箱体活动板房”+“模块化拼接”。



一块板材尺寸为3m*6m;钢柱为“L”型的角钢,高度3m。



不同于一般的梁柱式结构的”一根柱承担附近所有(梁)板的重量“,这里的结构是“一块板+4根柱”的模式,若再加板就再加柱,再加板就再加柱……

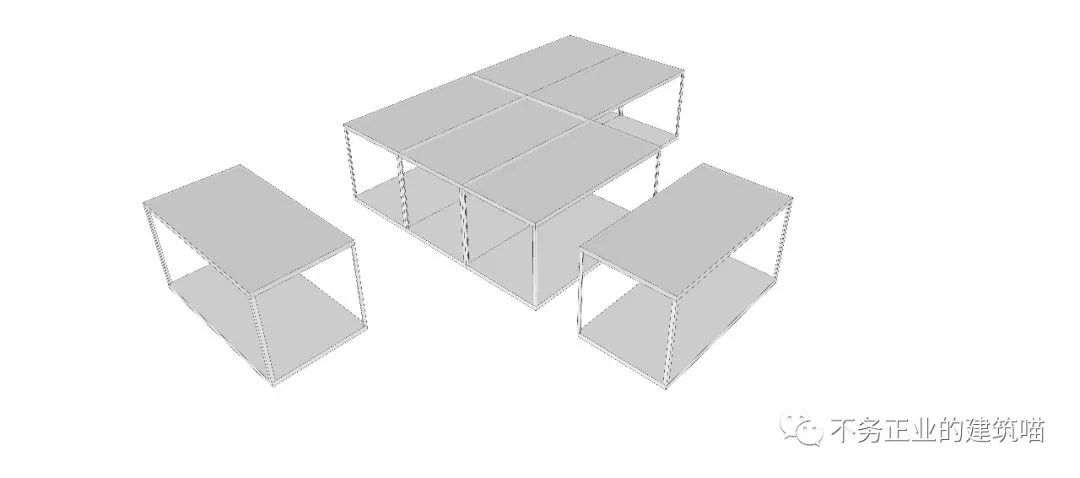

“一板四柱”拼接模式

来源:不务正业的建筑喵



4、现场流水作业模式



房建、配套安装基本同步,紧急情况下采用交叉作业,因此大大加快施工速度。场地平整后,抗渗——绑钢筋——浇筑基础——箱式板房主体结构拼装——接电。

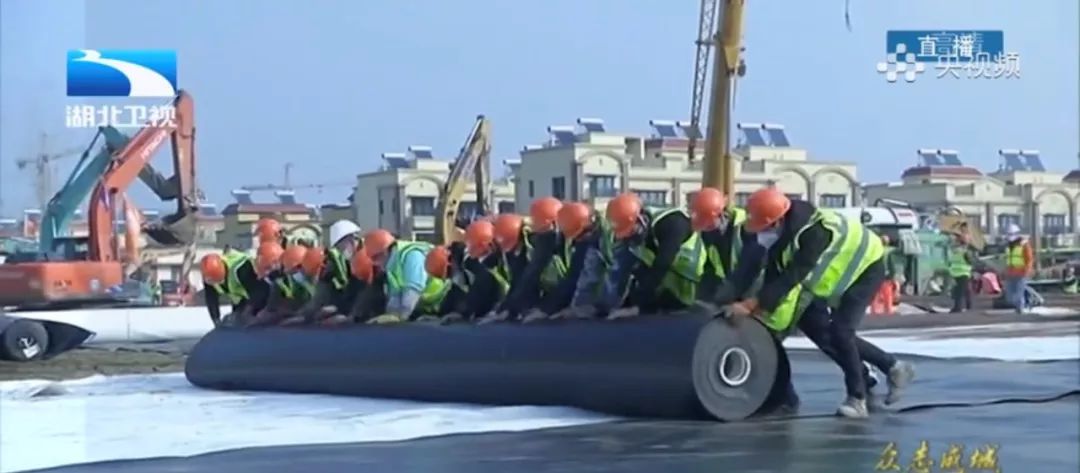

抗渗

↓↓↓

来源:央视频截图

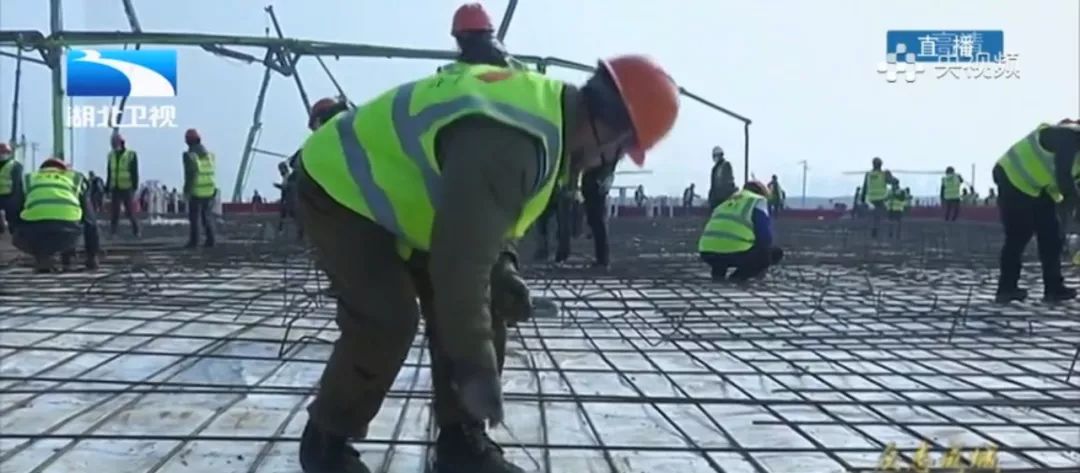

绑钢筋

↓↓↓

来源:央视频截图

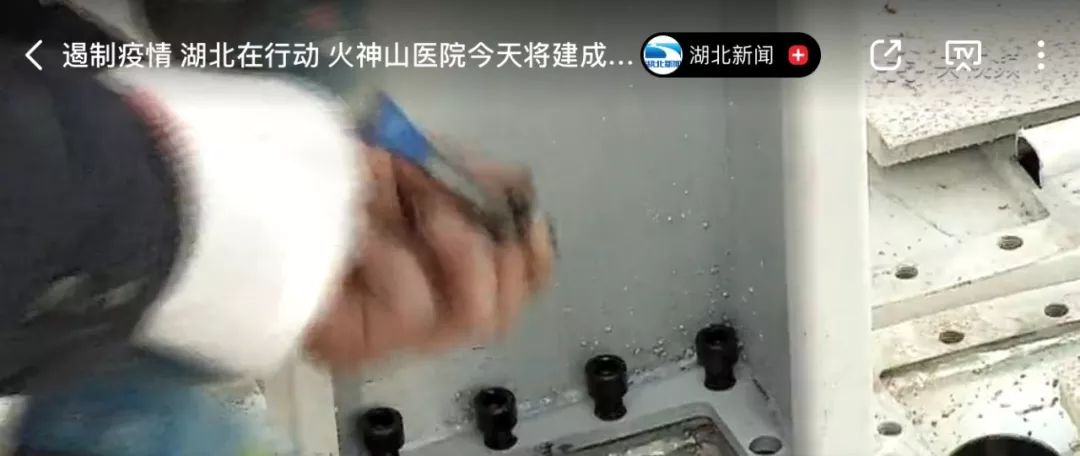

柱板连接节点

↓↓↓



来源:央视频截图

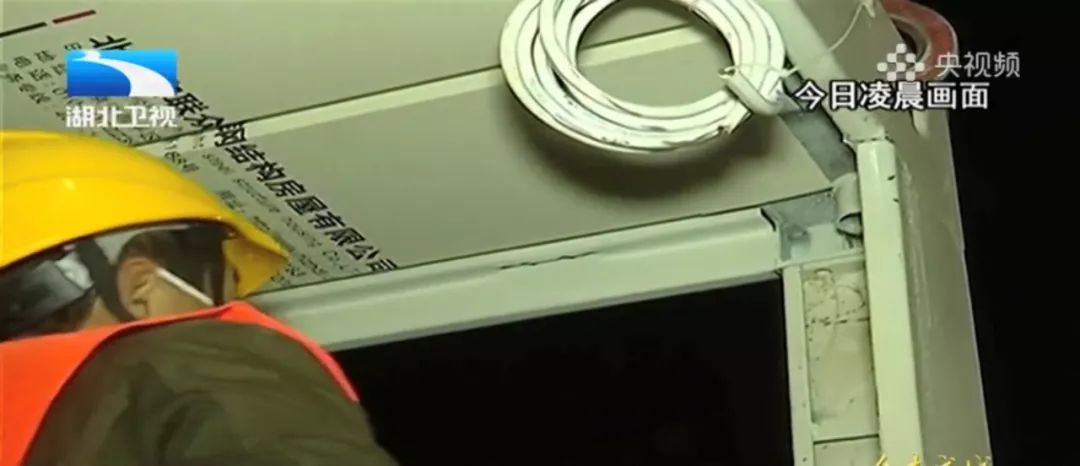

吊顶预装电线

↓↓↓

来源:央视频截图

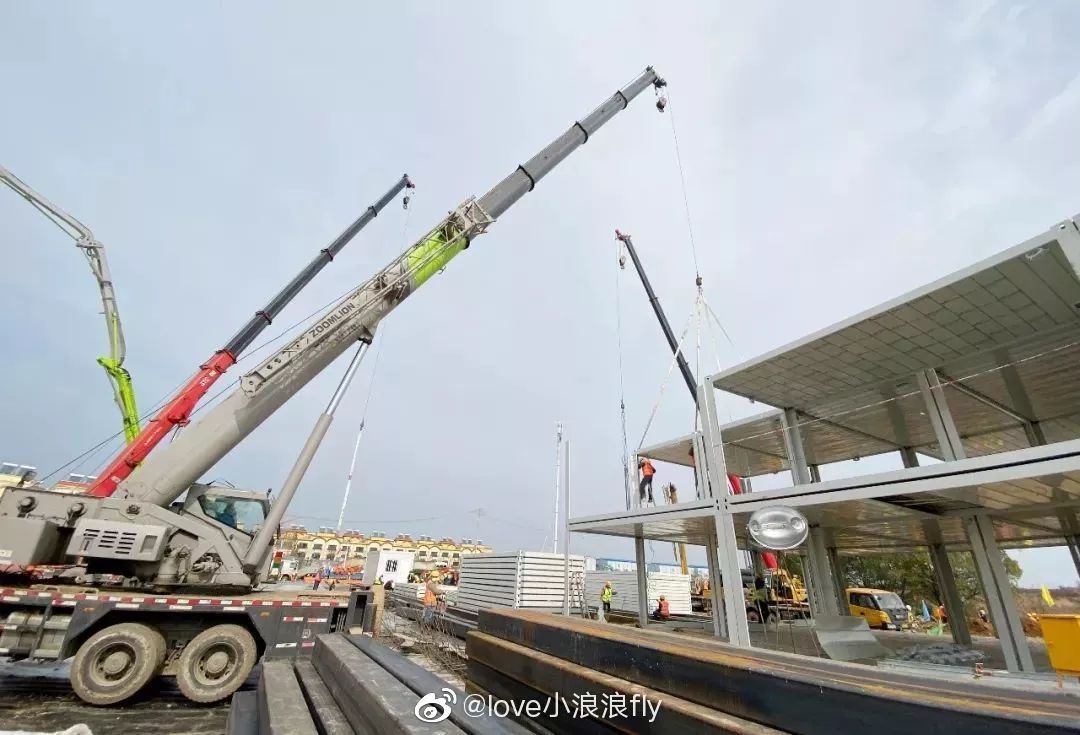

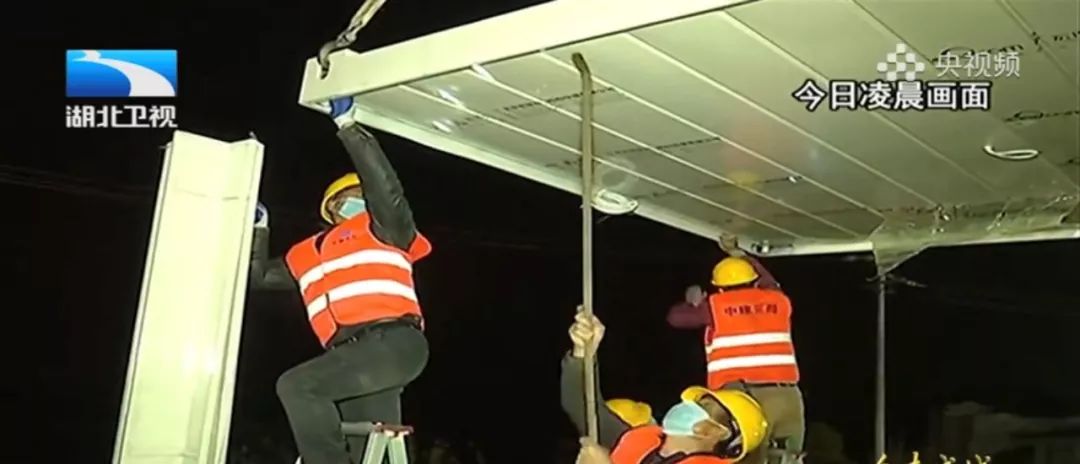

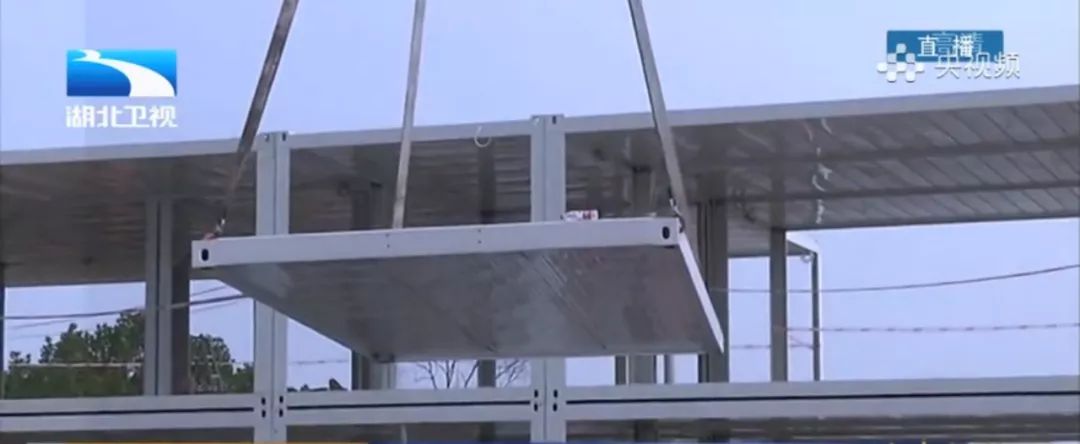

继续吊装

板房内电线已在吊装前接入,场地平整与吊顶装修同时进行,很好地节约了时间。

↓↓↓

来源:央视频截图



5. 装配化装修



现场的施工周期非常短,除了地坪平整、基础处理等湿作业外,现场其他的部分,如设备管线安装、门窗安装、室内设施安装等等完全是干法施工,各工种交叉作业,与传统建造方式相比,节约时间的同时,还减少施工和装修垃圾约70%

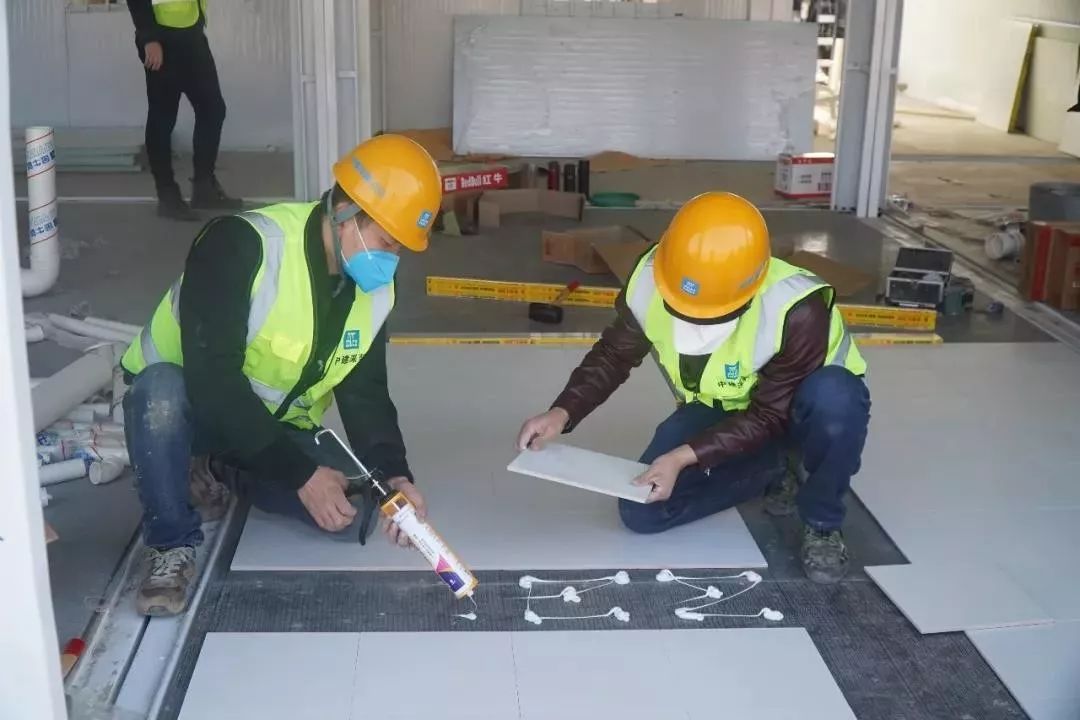

多工作协同完成一个模块的铺装

视频来源:中建深装

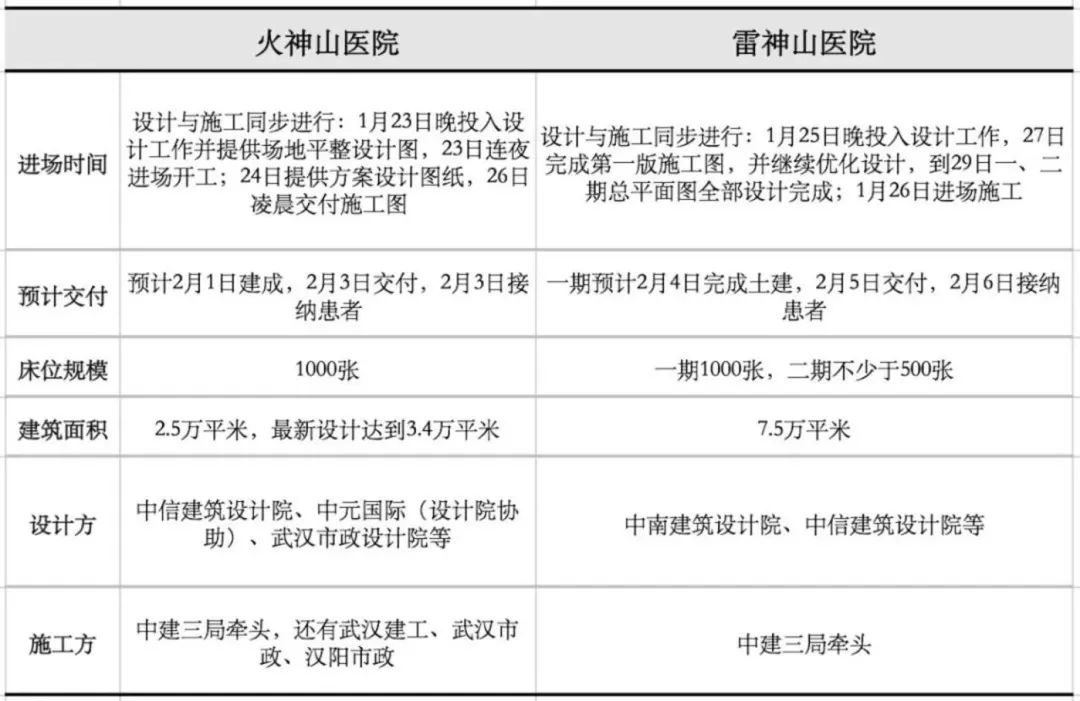

▼ 火神山、雷神山医院对比,从进场到建成预计约一周



最后

让我们为武汉加油!

为我们的祖国加油!

为战斗在一线的每一个人加油!

为每一个响应国家号召的普通人加油!

众志成城,驰援武汉!

我们和你在一起!





资料来源:央视频,人民日报,中建三局,中建深装,中信集团,钛媒体,中国青年报,不务正业的喵
