观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

在新中国成立70周年之际,作为中国领先的装配式建筑行业风向标和平台之一,BIC走进了上海市装配式建筑示范项目——上港集团的军工路地块开发建设项目。与建设单位负责人、行业专家、管理部门领导,共同探讨装配式建筑的技术创新和管理创新。我们期待,这种探讨能够全面增进行业革新的热情与探索精神,共同寻找出行之有效的解决方案。

9月27日,2019上海市装配式建筑示范项目观摩研讨会——暨BIC建筑工业思享会在上港集团军工路项目会议室举行。活动由上海市建设协会建筑工业化与住宅产业化促进中心主办,上港集团瑞祥房地产发展有限公司、上海市建筑科学研究院承办,上海万耀企龙展览有限公司、上海市建筑科学研究院房屋质量检测站、上海建工集团股份有限公司协办。

上港集团军工路地块开发建设项目2019年入围上海市装配式建筑示范项目。总规划用地面积约为11.8万㎡,总建筑面积约为41万㎡,其中地上建筑面积约为25.2万㎡,地下建筑面积约15.8万㎡,示范面积21.38万㎡,单体预制率达到40%以上,均采用装配式混凝土剪力墙结构

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用





上海市住房和城乡建设管理委员会节能建材处处长陈宁先生、上海市建设协会副秘书长李娟娟女士、上海市建设工程安全质量监督总站总工程师张健民先生,上海市宝山区建设和管理委员会副主任何飞女士,上海市宝山区建设工程安全质量监督站站长郭丽女士等主管部门领导出席并致辞。房地产开发商及总包单位的负责人、项目总等近80人参与了本次观摩研讨会,现场气氛热烈。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用



观摩环节

会议的第一项议程是对正在灌浆施工的1号楼6楼进行观摩,与会人员在项目管理人员的带领下,有序参观

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用



项目施工单位上海建工按照沪建安质监[2018]47号文要求编制了《钢筋套筒灌浆专项方案》。现场出具了灌浆料检测报告、套筒灌浆连接工艺检验报告等资料,并严格落实“灌浆令制度”。

全过程影像留档、灌浆施工人员经考核上岗、灌浆施工记录表、并聘请第三方进行钢筋套筒灌浆全过程检测及咨询、“一件一档”管理制度。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海建工组织灌浆技术人员严格按照相关要求进行了灌浆操作演示。

1、查看灌浆料生产日期、用水量等信息
2、称量用水量

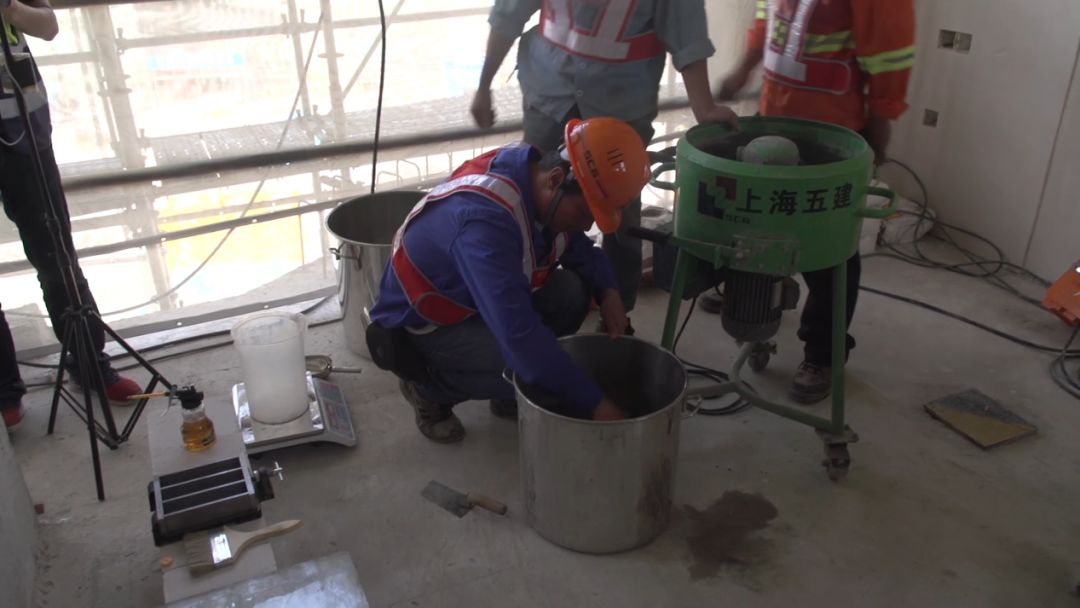

3、灌浆料搅拌
4、灌浆前灌浆孔检查,光照加吹风
5、灌浆孔湿润
6、溢浆孔处放置饱满度检测传感器
7、灌浆套筒编号
8、检查浆料搅拌情况
9、灌浆料初始流动度检测
10、留置试块
11、灌浆机湿润、灌浆料回流
12、出浆2~3秒后封堵溢浆孔,封闭传感器出气孔

13、浆料饱满度检测

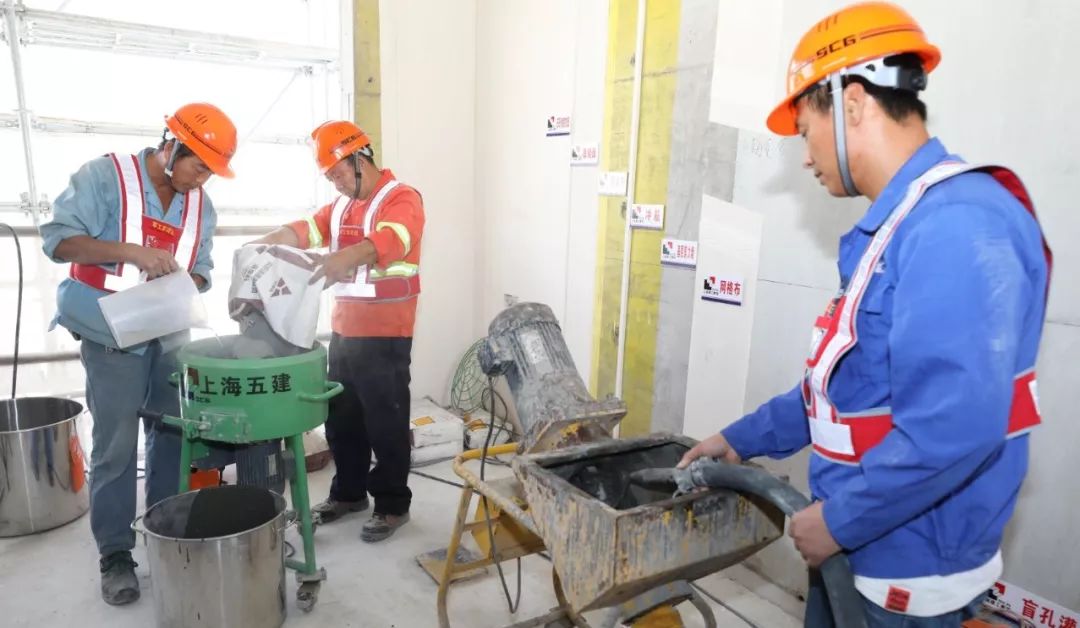

值得一提的是,本项目灌浆料搅拌采用了上海建工五建集团与利物宝公司联合自主研发的自动搅拌机,有效保证浆料拌合质量,降低工人劳动强度。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

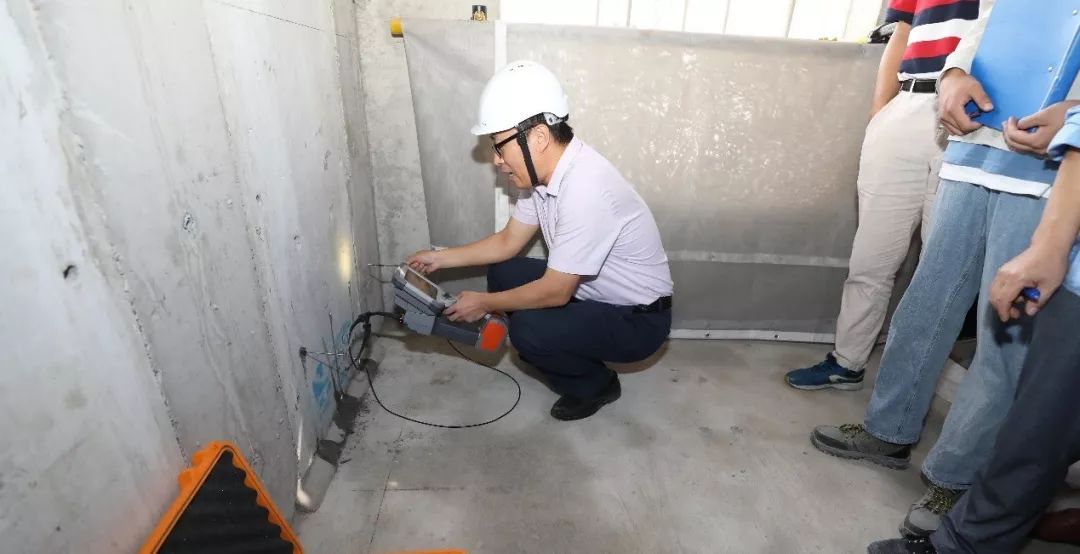

上海市建筑科学研究院对预埋传感器法、钻孔内窥镜法、X射线数字成像法、预埋钢丝拉拔法4种检测方法及仪器进行了展示和介绍。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用



研讨会环节

随后,与会人员来到会议室。开启了本次活动的第二项议程——研讨交流,研讨交流会由上海市建筑科学研究院建筑结构与维护改造研究所施凯捷所长主持。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市建筑科学研究院建筑结构与维护改造研究所所长施凯捷主持

上海市建设协会李娟娟副秘书长、上港集团瑞祥房地产发展有限责任公司吴鹏程总经理、上海市建筑科学研究院蒋利学院长分别进行了致辞。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

研讨会现场

李娟娟副秘书长表示:开展示范项目观摩交流活动意义重大。2017年上海市成功获批“国家装配式建筑示范城市”以来,我市装配式建筑产业基础、产业链配套进一步完善,装配式建筑项目落实量进一步提升,注重严把关键环节质量关、切实推进落实建设工程五方主体质量终身责任制。同时,通过创建一批装配式建筑示范工程、产业基地,引导骨干企业先行先试,发挥自身技术优势,引领装配式建筑走上集约化、规模化发展道路。未来还将继续做好此类行业交流活动,并逐步向市民开放。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市建设协会李娟娟副秘书长致辞

吴鹏程总经理首先介绍了军工路项目的基本概况,由于军工路项目建筑体量大、平面布局复杂、品质要求高,实施装配式建筑存在很多的难点。为克服这些难点,上港集团始终秉承三个指导方针:一是PC技术上可行,二是管理上可控,三是法理上合规。在项目前期即开展了对装配式建筑设计、生产及施工等各个环节现状的调研和分析,并基于此提炼出适用于军工路项目的装配式建筑质量管控方法,在施工中采取了一系列的管理和技术措施加强本项目装配式建筑的施工质量控制,尤其是采用的“套筒灌浆饱满度过程检测”和“一件一档”管理,取得了显著的效果。最后,吴鹏程总经理总结了四点建议:

1. 诚信和责任是开展一切工作的前提。
2. 规划和设计是龙头,装配式建筑尤其要重视规划和设计阶段,要有装配式的整体思维方式来统领项目的规划、建筑、结构、机电、精装(点位和空间尺度)以及生产、施工、运维等各个专业、各个环节;
3. 质量是不可逾越的红线,要采取切实可控的措施来保证装配式技术的可行性;
4. 建筑品质是项目成败的根本,也是装配式建筑是否具有生命力的根本所在,要不断的推动技术创新措施;

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上港集团瑞祥房地产发展有限责任公司吴鹏程总经理致辞

蒋利学院长表示:套筒灌浆连接是装配整体式混凝土结构的主要连接方式。针对套筒灌浆存在的套筒内浆体回流、套筒出浆孔不出浆、连通腔爆浆失效等行业痛点问题,上海市建筑科学研究院通过持续研发,形成了套筒灌浆质量检测、质量管控、性能恢复成套关键技术。目前,上海市建筑科学研究院正在主编中国工程建设标准化协会标准《装配整体式混凝土结构套筒灌浆质量检测技术规程》,积极为检测技术在全国范围内推广应用贡献力量。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市建筑科学研究院蒋利学院长致辞

上港瑞祥公司安全质量部经理贾永标先生代表业主方,介绍了工程概况、现场进度与十二项管控措施。贾永标介绍到:项目遇到1、项目建造体量大,装配式建筑面积达21.1万㎡,单体预制均在40%以上,预制构件达5.2万件。2、商品住宅围合式布局,造成户型多,平立面构件拆分难度大,异形状构件多。3、外墙干挂石材、室内为精装修交付,涉及单位多,预留预埋点位多,控制难度大。4、PC采用多种结构体系,多种连接方式四大特点难点。
根据国家和上海市相关规范、标准和文件要求——特别是《沪建安质监[2018]47号》文,为更有效地做好项目装配式施工质量控制,结合实际情况,梳理和制定了一系列管控措施,包括前期工作:BIM信息化建造和协同设计、装配式专项方案审核与优化、编制装配式建筑相关文件汇编材料、套筒灌浆的人员培训与实操平台模拟考核。现场管理:首件、首段验收制度、驻厂监理制度、构件进场验收制度、成立套筒灌浆管理小组、实行预留钢筋两次复核、分仓缝两次清理。施工质量控制:“一件一档”管理、严格落实“两令”制度(灌浆令、吊装令)。通过这些措施的有效落实,现场施工质量得到了较好地控制。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上港集团瑞祥房地产发展有限责任公司安全质量部贾永标经理作主题报告

上海市建筑科学研究院科研项目负责人高润东教授级高级工程师围绕上港集团军工路项目的套筒灌浆质量控制要点及密实度检测技术进行了介绍:上港集团军工路地块是国内第一个应用全过程套筒灌浆检测的大型项目,为了有效保证项目质量,检测的介入非常有必要。就灌浆套筒常见的问题:灌浆材料、连通腔失效、出浆孔不出浆及套筒内浆体回流进行了解决方案的详细阐述。在上港集团军工路地块开发建设项目中,针对性应用小试件试灌浆模拟、施工前咨询与培训、施工过程检测、抽样检测及钻孔内窥镜法复核等手段在事前、事中及事后为项目质量保驾护航。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市建筑科学研究院科研项目负责人高润东教授级高级工程师作主题报告

在交流环节,与会嘉宾针对套筒灌浆饱满度检测方法的比选、检测数量的确定依据、检测成本等进行了进一步的咨询。上海市建筑科学研究院高润东教授级高级工程师对技术问题进行了一一回答,并介绍了检测过程中提供应急处理措施技术指导和检测结果的实时日报,确保快速高效地为项目提供高质量服务;上海市建筑科学研究院施凯捷所长对检测成本问题进行了针对性解答,指出了检测技术成本相对建设成本微乎其微,且在建设过程中增加检测技术服务所带来的质量和品质的保证是关乎国家、关乎民生、关乎责任、关乎使命的大事,无法简单地用经济价值来衡量的,获得了与会专家和嘉宾的一致赞同和认可。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

与会嘉宾提问

最后,上海市住房和城乡建设管理委员会节能建材处处长陈宁先生、上海市建设工程安全质量监督总站总工程师张健民先生,上海市宝山区建设和管理委员会副主任何飞女士,上海市宝山区建设工程安全质量监督站站长郭丽女士等主管部门领导对该项目及技术的应用进行了点评。 郭丽:企业是项目好坏的原动力。除了建设单位舍得投入,研发单位也要努力降低使用成本,推广普及好的技术。宝山装配式体量大,总在建项目500多个,1200万平方,在建的装配式项目66个,希望参建各方安全第一,实施质量百年大计。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市宝山区建设工程安全质量监督站郭丽站长点评

何飞:作为行业主管部门,对于装配式的质量问题,一直倡导边推进边改善,非常希望看到各参建单位齐心合力在通过关键工序技术的改进,提升装配式建筑的施工质量。区质监站也拨出相应的费用回馈给技术创新项目,帮助企业提升宝山区域建设的品质和亮点。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市宝山区建设和管理委员会何飞副主任点评

张健民:目前上海装配式在建项目总面积达2800万平方米,规模每年在上升,从暴露的问题看,工程质量中的瓶颈问题等没有得到有效解决。这些问题的解决,需要整个建筑行业的管理理念得到全面升级,新工艺新材料的升级。作为监管部门,安质监总站去年发布了关于进一步加强本市装配整体式混凝土结构工程钢筋套筒灌浆连接施工质量管理的规定,要求强化事前、事中和事后的管控。近来很少看到现场管理情况这么好的项目,且本次观摩会方式很多元,从策划、内容和现场落地都非常不错。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市建设工程安全质量监督总站张健民总工程师点评

最后,上海市住房和城乡建设管理委员会节能建材处处长陈宁点评:
今天的观摩内容非常丰富,会议非常成功。从各级政府提出的工作目标来看,大力推进装配式建筑的发展方向没有发生变化。国务院发布的文件提出通过先进技术和科学管理降低施工过程对环境的影响的最新要求。上海作为装配式建筑的先试先行者,仍然要保持发展定力。当前暴露出的问题,不是方向问题,而是发展过程中不充分的问题,需要通过不断的实现和创新来推动装配式建筑的发展。实现装配式建筑两提两减,仍然是推动装配式建筑的核心。企业的创新是行业发展和建筑业转型升级的重要推动力。

观摩+研讨 | 共话套筒灌浆全过程检测技术在装配式建筑领域中的应用

上海市住房和城乡建设管理委员会节能建材处陈宁处长点评

2019年11月21-23日在上海国家会展中心举办的第八届亚洲国际建筑工业化展览会整体规模增长36%。将全方位探讨数字工厂、数字工地、孪生交付及数字运营的数据流通全过程,首次实体展示预应力外围护、预应力叠合楼板、预制可拆卸临时围墙。世界领先的模板系统与预制构件的结合应用以及集成式升降操作平台、顶模、爬模系统也将亮相BIC2019。
