技术过硬,颜值出众,这个建筑外围护系统有点开挂!

来源:http://www.bicchina.com.cn

原始的建筑,本质上源自于人类对一个遮风挡雨、保温御寒的空间需求。这个空间首先要具备一定的主体结构,用以支撑;其次必须具备强劲的外围护系统,才能阻挡寒冷、隔绝高温、遮拦暴雨、抵御狂风。

而建筑业发展至今,装配式所引领的革命正处在一个新的风口浪尖。在这个环节,我们提倡改革,探讨节能,聚焦主体结构。却忽略了改革中的难点、重点及关键点-维护为系统的设计制作和施工。

所以本期目光,聚焦装配式建筑发展的短板—建筑外围护系统。

所谓装配式外围护系统,即是指:由建筑外墙、屋面、外门窗及其他部品部件等组合而成,用于分隔建筑室内外环境的部品部件的整体。

在整个建筑外围护系统的应用中,“预制化”和“集成化”(门窗一体化、保温一体化、装饰一体化、多功能一体化)两个标签不可忽略。

以这两个标签为基点,集大成者一定少不了江苏澄筑的Transwall。

关于澄筑

江苏澄筑建筑科技有限公司,是一家全球化的建筑和材料科技企业,致力于以“提高建造效率,优化装配质量,降低综合成本”为使命,持续交付建筑效果多元化,技术体系规范化的装配式建筑产品;运用独创的材料技术,为客户项目提供更快速、更经济、更具美学表达力的装配式建筑外立面方案和产品。

澄筑科技利用多年积累的装饰性混凝土和超高强性能混凝土材料技术,开发出TransWall装配式外围护系统,广泛适用于各类民用、公共建筑,并已经被成功应用于办公、酒店、学校、文卫场馆的建筑表皮。

针对不同类型的建筑项目,澄筑科技能够在保证设计理念、质量和成本的前提下,为客户度身定制预制化的建筑立面方案,并提供集设计、制造和工程为一体的全过程服务。

澄筑的核心产品,也是本期目光的焦点-TransWall装配式外围护系统。

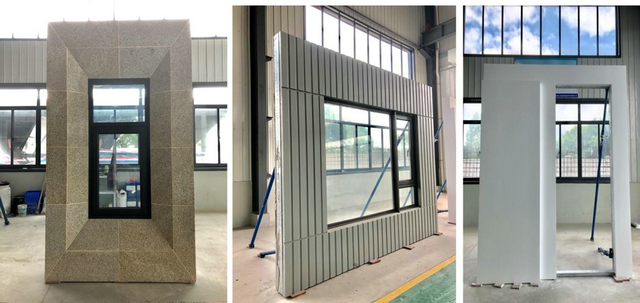

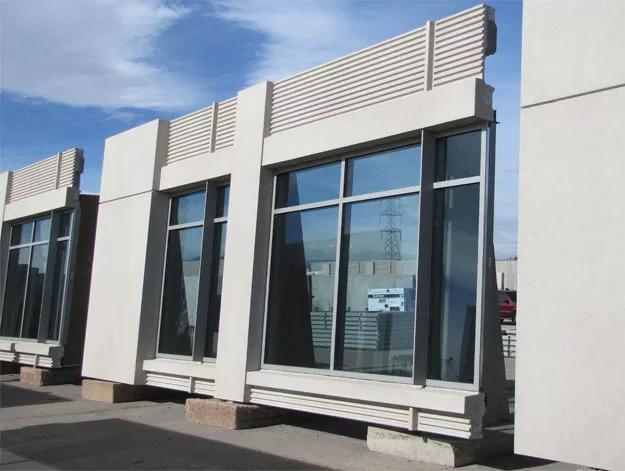

TransWall是一种结构装饰保温一体化预制外挂墙体系统,它创造了一种新型的预制装配式的外墙建造模式,又称预制混凝土外挂墙体。采用全新的轻钢复合混凝土构造,自密实装饰性混凝土面层,在工厂一体化集成外装饰面、结构、保温、窗户和内饰面,现场吊装。

1、构造原理

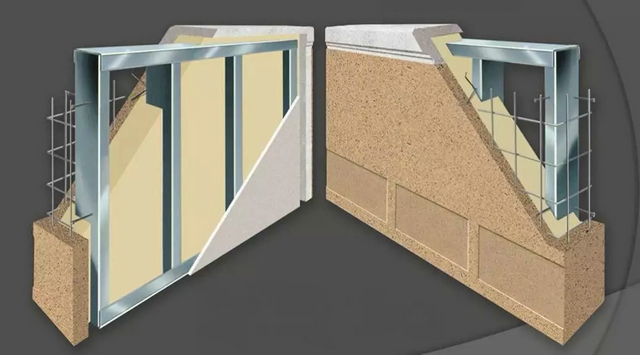

TransWall是采用的是全新的轻钢+混凝土构造体系。

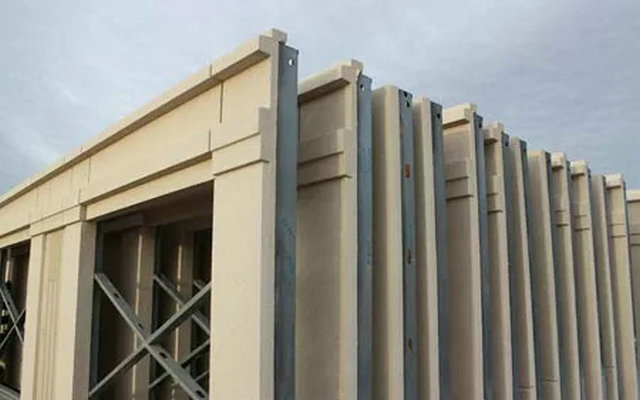

外叶层采用3~5公分厚高性能装饰性混凝土(HPC)作为墙体外保护层和装饰层;轻钢龙骨框架作为墙体的“骨架”用来承受墙体的水平荷载,型腔内侧填充A级保温材料;内侧可安装水泥纤维板或石膏板等板材,也可采用纤维增强砂浆做内叶层。

内外两层墙板与龙骨协同工作,通过“蒙皮效应”形成坚固的“板肋结构体系”,极大提高墙体的抗弯抗剪性能和抗震性能。

2、系统构成
高性能装饰性混凝土(HPC)

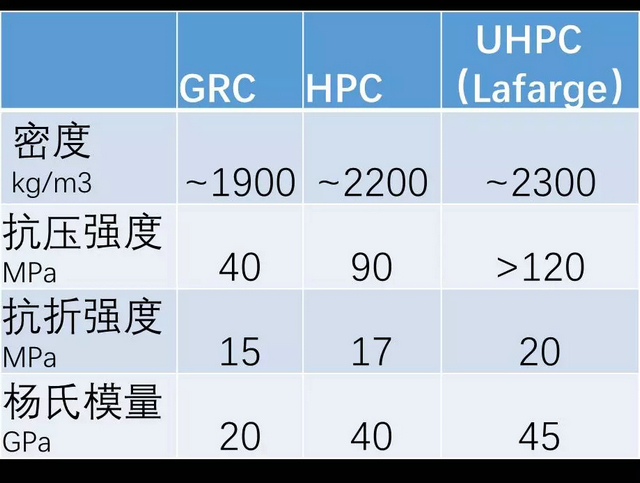

澄筑科技开发的自高性能装饰性混凝土(HPC)具有极佳的抗渗性能和力学性能(抗压强度可达90MPa,抗折强度17MPa),作为外叶墙,能充分发挥TransWall作为建筑外围护体系的防风、防水和抗腐蚀的性能。

HPC:不带钢丝网增强条件下数据

混凝土表面保护剂

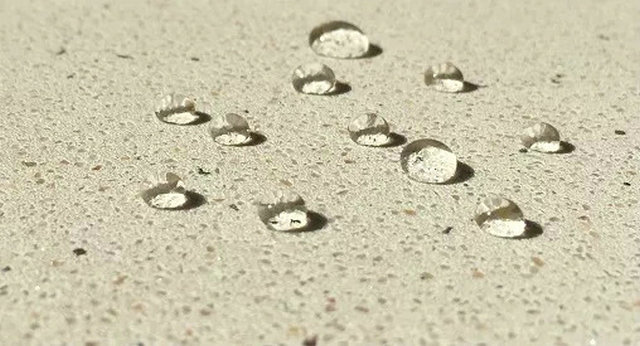

为了提高TransWall的耐久性,达到与建筑主结构同寿命,澄筑科技开发了一款专业用于装饰混凝土的透明保护剂。

用于混凝土浆料渗透结合,填充微观孔隙,起到抗紫外线、防止水分侵入、防止油污侵蚀、减少表面水流、降低风化和冻融损伤、减少混凝土表面颜色变化等功效。

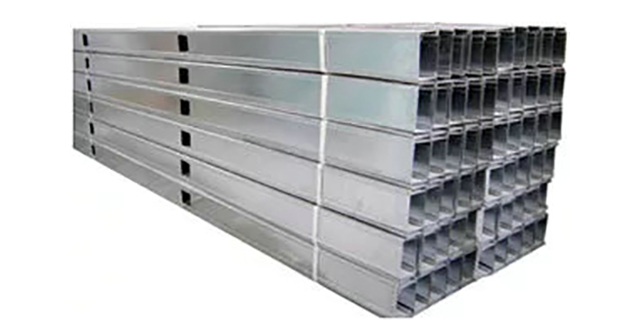

镀锌龙骨
TransWall采用的镀锌龙骨双面镀锌量275g/m2,根据美国钢结构协会的测试结论,其在沿海地区暴露环境下,使用寿命可达100年。

安装系统

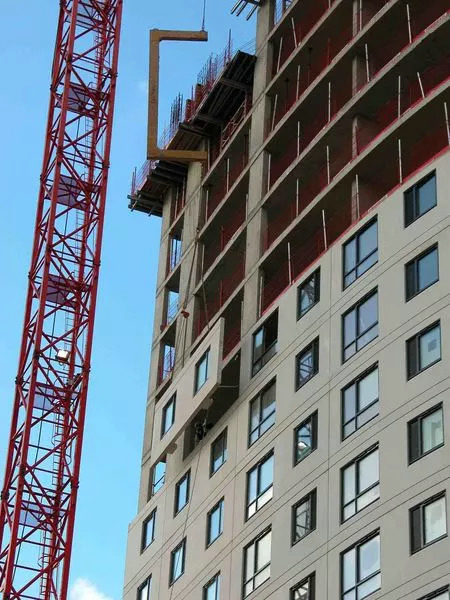

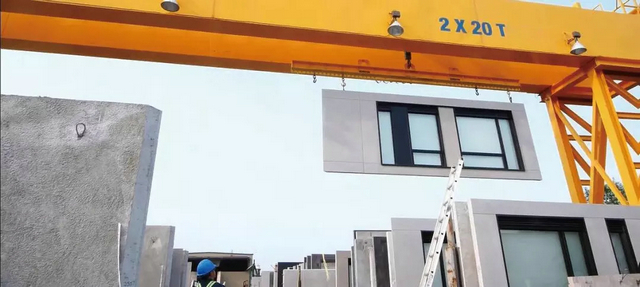

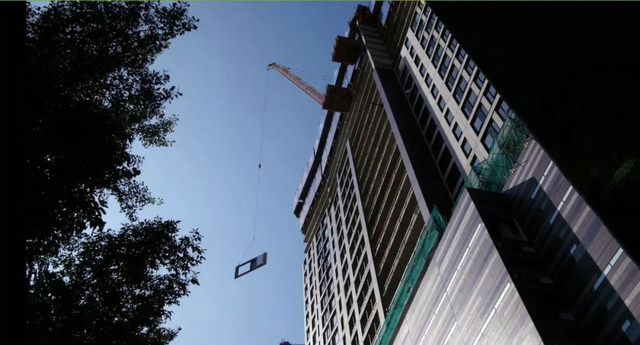

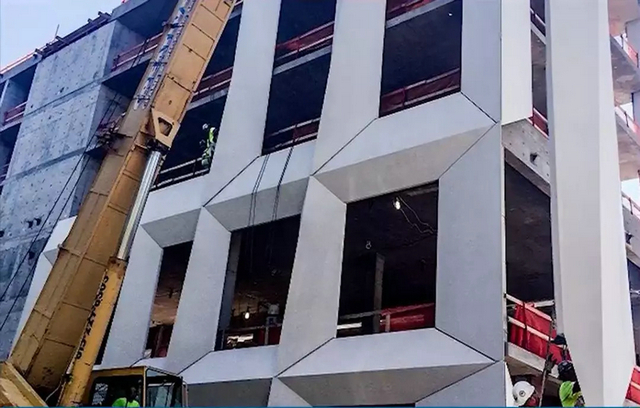

为提升安装效率,TransWall专有墙板安装临时支撑系统。安装过程更快和更容易墙体就位后,可直接卸扣进行下一块墙体的安装,吊机无需等待。


防水系统

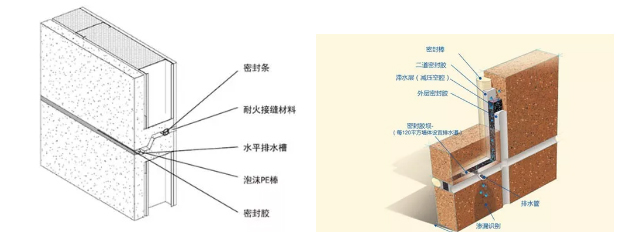

为提升建筑防水性能,TransWall开发了一套独有的具有双重防护、渗水排出和监测的功能双层防水排水系统。

在建筑物每2-3层之间,可在中间滞水层安装设计排水管。排水管一侧用密封胶堵塞形成密封胶坝,360度放置雨水侵袭,延长墙体使用寿命。


3、优势特点
有了过硬的技术支撑,过人的优点特征也显而易见

显著缩短的工期

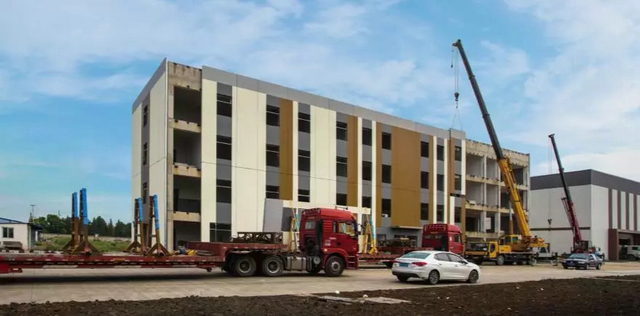

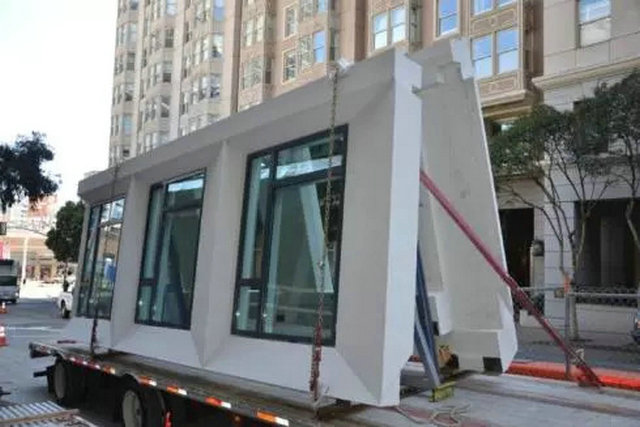

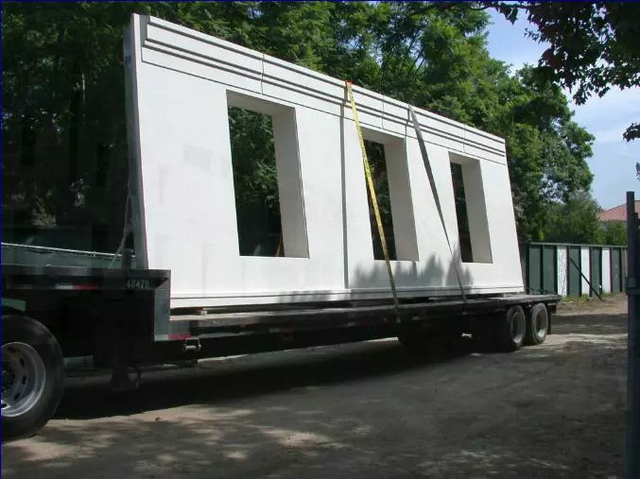

由于墙体自重轻,单片墙体面积大,最大尺寸可达4.2米X13.2米,方便实现内装交叉作业,因此安装更加快捷和高效,一天可实现300平米左右的外墙安装梁。

绝对的成本优势
SC墙自重是PC外墙挂板的三分之一,降低对降低对基础和主结构的荷载要求,有益于主结构的抗震能力,同时可大大降低对运输和吊装措施的要求。相对于传统外墙、预制PC外墙,预制PC三明治外墙具有绝对的成本优势。

而墙体结构、保温、装饰和门窗的一体化集成,更极大地减了少现场墙体工程工作量和脚手架等措施费用。

除了省时间、省成本以及一体化多功能集成等绝对优势外,更重要的是:颜值出众!

毕竟建筑的艺术魅力很大程度上,依靠外围护系统才能展现。

颜控时代,外立面不仅是一门技术,更是一门艺术。
精工求新之余,还须赏心悦目!

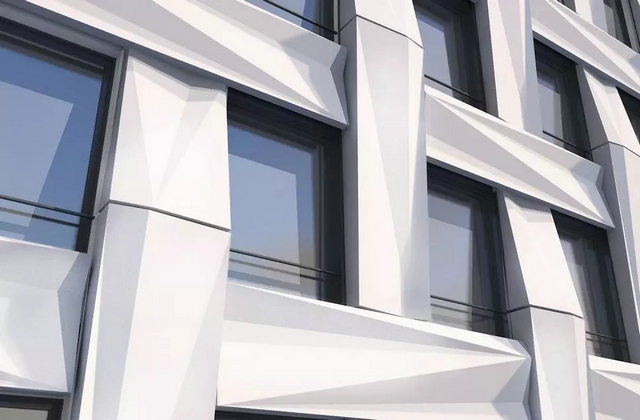

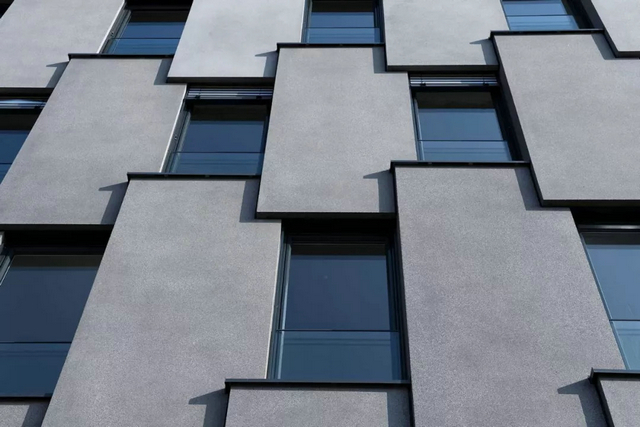

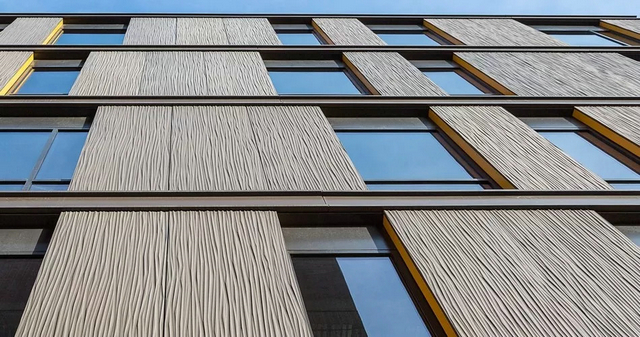

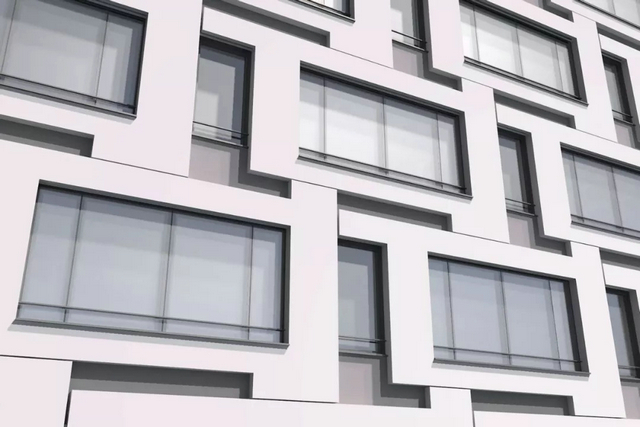

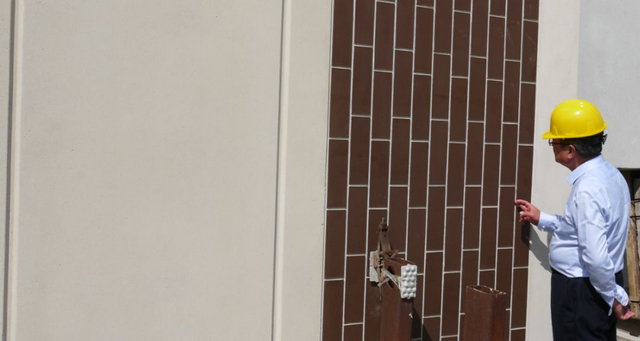

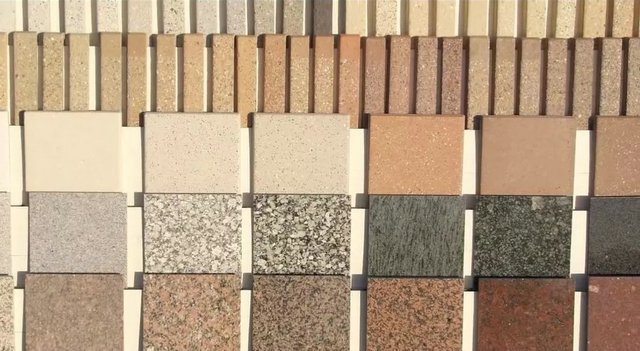

澄筑的外墙立面可通过彩色混凝土、反打砖石、造型硅胶模具、露骨料和印刷混凝土等工艺经济性地实现丰富的极具艺术性的表面色彩、肌理、造型和质感。

同时具有良好可塑性的混凝土材料的成型几乎不受尺寸、形状的限制,为建筑师的创意和灵感提供无限的设计源泉,创造出恢宏壮观、古朴典雅、自然秀美和清新幽雅等各具特色的建筑和意境。

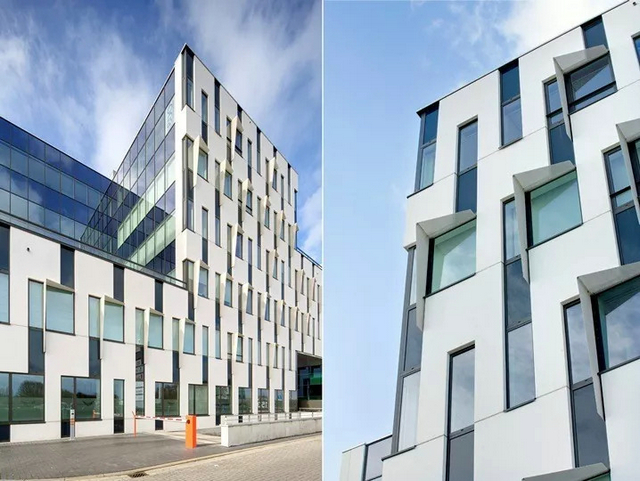

项目名称:某电力大楼

项目名称:某商务酒店

项目名称:某生产基地办公楼

项目名称:某办公楼

项目名称:某公司研发基地

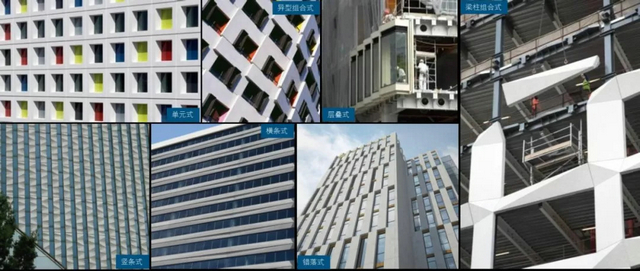

在实施建筑工业化路线的同时,把产业化和建筑风格、建筑立面的个性化相结合,自由组合柱挂板、梁挂板、整间板、玻璃幕墙、金属幕墙等版型,开创了建筑外衣定制的新模式。

还可适用于钢结构、现浇混凝土结构、预制混凝土结构等多种结构类型。

节能、版型、服务,样样出彩;
技术、能力、颜值样样领先!
开挂的系统,就像开挂的人生,
无需解释,但需解密。
解密坐标
澄筑建筑科技(上海)有限公司
2018年11月22-24日
国家会展中心(上海)
5.1HA19
