我国装配式混凝土建筑市场经过十来年的培育与发展，已经从导入期进入目前的成熟期。但是由于建设方缺乏PC工厂运营经验，新建PC工厂普遍存在重投资建设，轻运行管理方面的问题，从而造成工厂规划设计方案不合理，工艺设备配置不适用，工厂运行效率低等结果。

为推动装配式混凝土行业发展，搭建各施工企业与上游供货企业间的互联互通桥梁，充分调动商业化贸易力量，第十届亚洲国际建筑工业化展览会（BIC 2021）3月24-26日在新国际博览中心圆满举办。

展会现场SOMMER整理出其混凝土预制构件生产线在国内应用情况，供参观参展装配式混凝土建筑企业参考。同时SOMMER也借此机会对新老客户、行业同仁进一步展示SPP双向可扩展全柔性生产线的设计背景、优势，供全国预制混凝土构件生产企业借鉴。

SPP方案设计背景：

2020年，全国31个省、自治区、直辖市和新疆生产建设兵团新开工装配式建筑共计6.3亿㎡，较2019年增长50%，占新建建筑面积的比例约为20.5%，完成了《“十三五”装配式建筑行动方案》确定的到2020年达到15%以上的工作目标。从结构形式看，新开工装配式混凝土结构建筑4.3亿㎡，较2019年增长59.3%，占新开工装配式建筑的比例为68.3%。

目前，针对各地普遍反映的标准化程度不高制约了装配式建筑发展的突出问题，SOMMER正组织编制《装配式住宅设计选型标准》《装配式混凝土结构住宅主要构件尺寸指南》《住宅装配化装修主要部品部件尺寸指南》等构建“1+3”标准化设计和生产体系。

选用墙板构件时，宜在满足国家现行相关标准的前提下优先选用大直径大间距配筋的墙板构件。

宜选用周边不出筋的预制混凝土底板，宜采用密拼的连接构造，并应符合国家现行标准的相关规定。桁架钢筋混凝土预制底板配筋设计时，钢筋桁架下弦钢筋可作为叠合楼板受力钢筋使用，下弦钢筋可不伸出底板边缘；底板受力钢筋间距应为100mm、150mm或200mm【摘自装配式住宅设计选型标准（征求意见稿）】。

国内存在不同类型的装配式混凝土结构体系，目前只实现了构件种类的定型化，但构件出筋复杂，浇筑前拼装模具、布置埋件、绑扎钢筋等工序复杂，且必须依赖人工操作。这就使得模台循环流转式的生产线设定的生产节拍很难实现，最终导致无法实现设计产能【备注：模台循环流转式的生产线适用于装配式双面叠合剪力墙体系，适合叠合楼板、双皮墙、内保温双皮墙的大批量标准化生产（产能富余时可适当安排小部分三明治墙、实心墙）。叠合楼板和双面墙构件内的配筋、埋件以及连接构造方式相对简单（且可以集成自动化钢筋加工设备实现钢筋网片与桁架钢筋的自动加工），契合模台循环流转式生产线生产特性。】

针对国内混凝土构件生产特殊情况，SOMMER基于固定模台生产方式，充分利用固定模台的优势，同时结合模台循环流转式生产线线中高效的生产设备，通过地面轨道，使得这些设备在固定模台上进行工作，这样就形成了一种全新的生产方式：

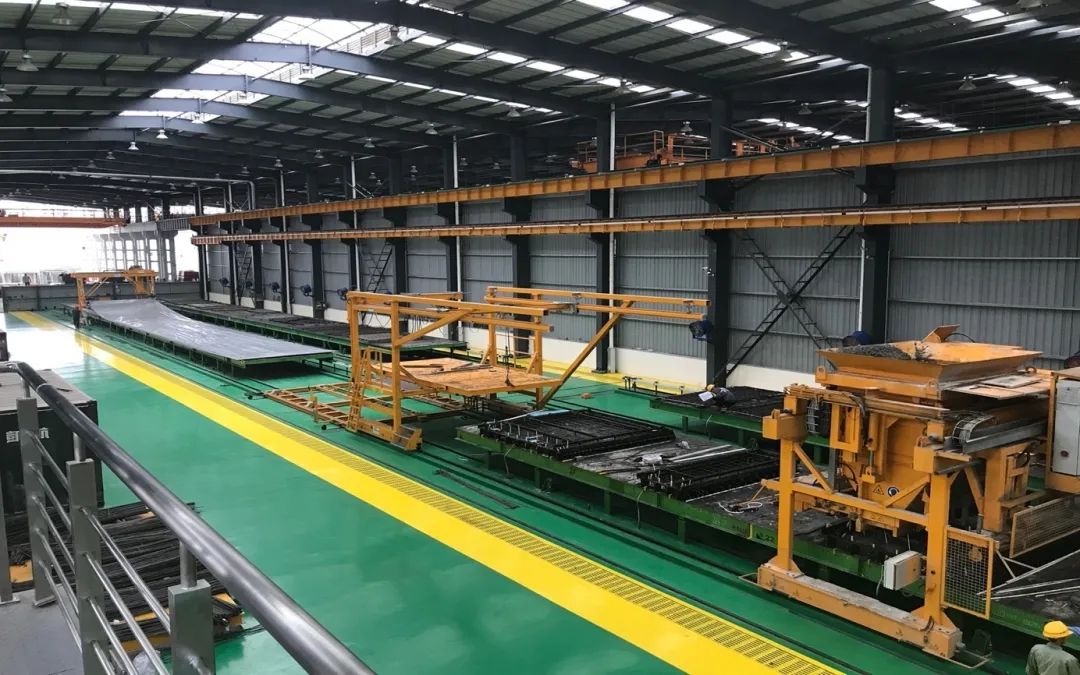

模台不动（但可侧翻立起），清扫划线喷脱模剂一体机、模具埋件钢筋多功能布置平台、混凝土送料机（混凝土传输料罐）、混凝土布料机、振捣侧翻一体机、抹光机、覆膜机、在轨道上前后往复直线移动，实现构件在生产线上按生产顺序连续生产。

生产线与生产线之间有设备摆渡车（生产设备横向转运）将各个移动设备进行左右转运，从而实现了构件在生产线上灵活生产。

各个移动设备前后左右四方向移动，最终实现了构件的连续和柔性生产。

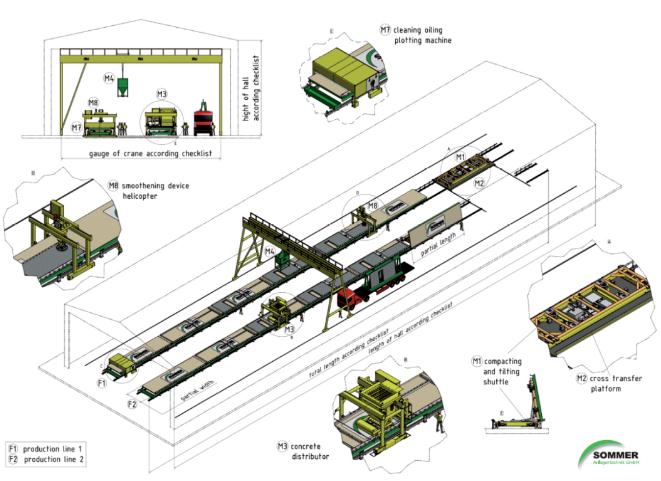

典型SPP双向可扩展全柔性生产解决方案

SPP双向可扩展全柔性生产解决方案优势：

优势一，高效生产：

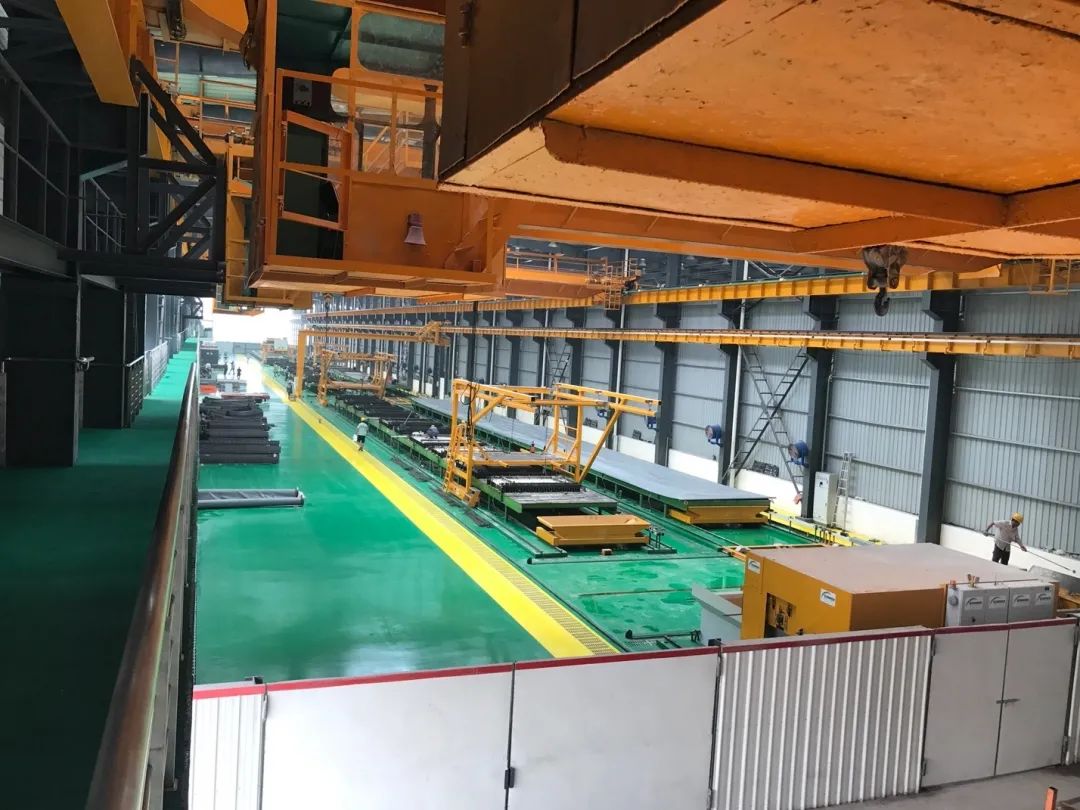

模台利用率高：热模台覆膜养护，模台无需进入养护窑集中养护。不受出筋长度高度、构件厚度等条件限制，可最大化利用每个模台台面浇筑面积和边模高度。模台利用率比模台循环流转生产线高。

模台利用率约80%左右，高于模台循环流转式的生产线60%左右的利用率

优势二，柔性生产：

墙板构件可立式起吊：模台可侧翻，墙板类构件可立式起吊。比固定模台多了立式起吊功能。

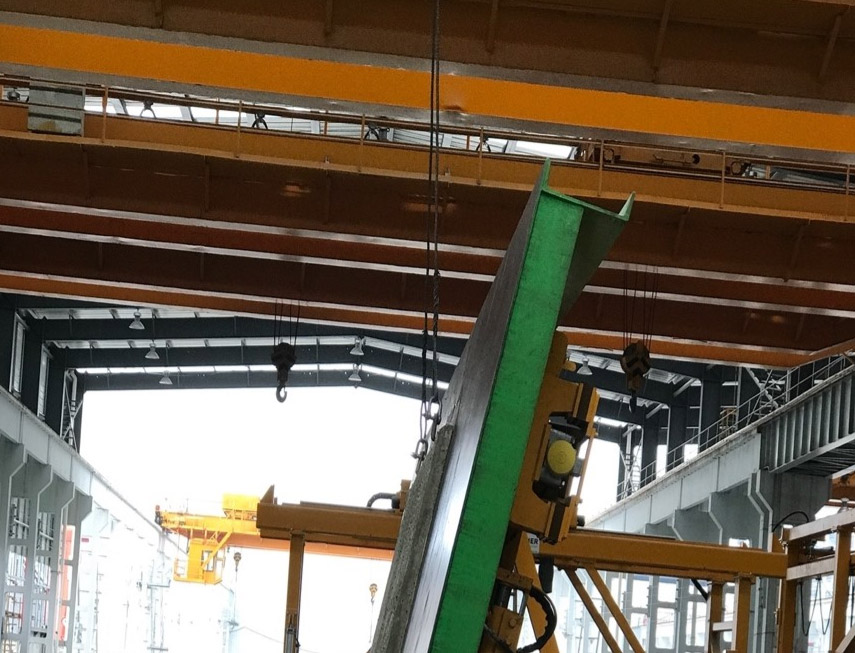

墙板类构件可立式起吊

混合生产能力强：可以按生产区域排产（比如1列/区域生产叠合板，1列/区域生产实心内墙板、1列/区域生产三明治外墙板、1列/区域生产阳台板）。而模台循环流水线循环流动的特性决定了每班次最好是单一种类的构件批量化生产。

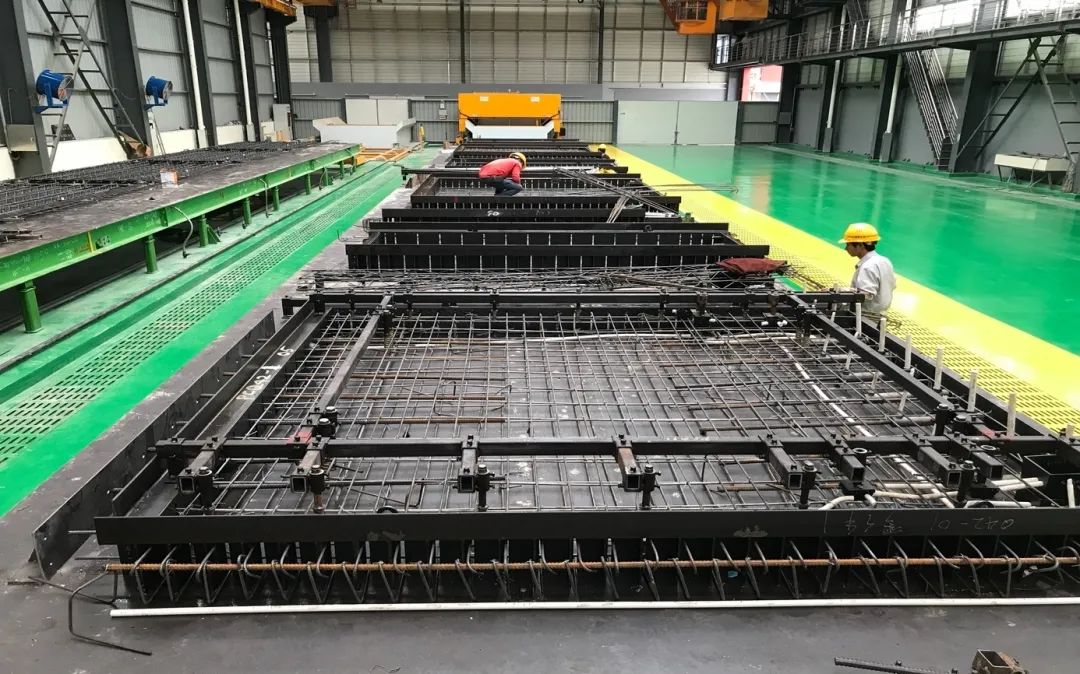

可以按生产区域灵活排产

优势三，智能生产：

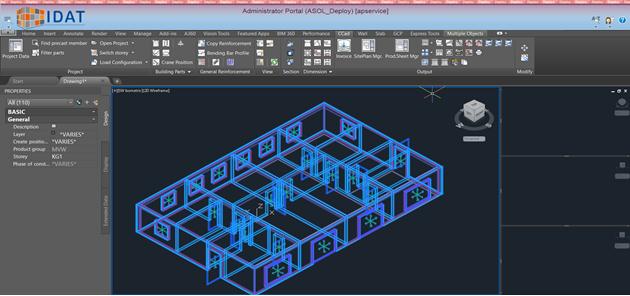

可集成PC构件深化设计软件：

a) 对构件自动化深化设计和配筋。

b) 对接CAD/CAM接口，生成设备数据（Uni/Pxml/BVBS/IFC等格式）。

c) 自动生成构件生产图和装配图。

d) 可将深化后PC构件设备数据（Uni/Pxml/BVBS/IFC等格式）传输到MES制造执行系统进行排产。

集成PC构件深化设计软件

可集成MES制造执行系统：

a) 导入设备数据（Uni/Pxml/BVBS/IFC等格式）及图纸

b) 生产时间规划

c) 自动规划生产

d) 生成生产图纸和标签

e) 生成并传输设备控制数据

f) 工厂内运输的物流控制

g) 统计数据、报告、表格、计算

h) 品质管理及维护管理

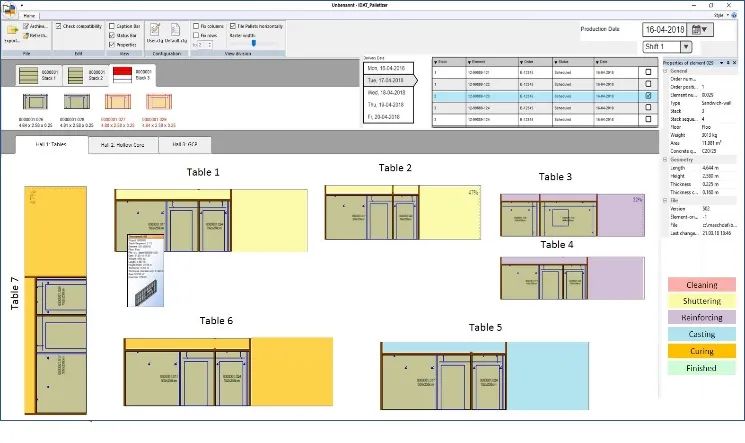

集成MES制造执行系统

优势四，投资少：

舍去养护室，采用热模台覆膜养护；

舍去磁性边模布模机械手。楼板、墙板构件均需要出筋，舍去磁性边模布模机械手，保留划线功能；

无需码垛机，进一步减少设备投资。

投资少

优势五，可扩展性强：

生产线可按产能需求在生产车间跨度方向和长度方向逐条投入，一期投入后，后期投入以模台为主，设备可共用。

展后回顾 | 德国SOMMER SPP双向可扩展全柔性生产解决方案

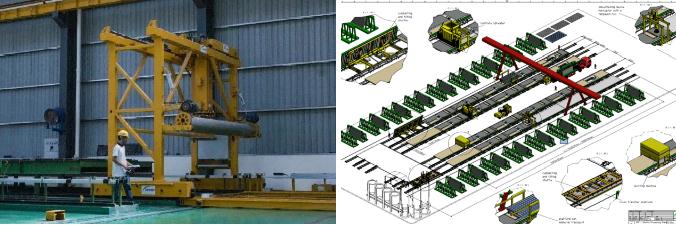

通过横向摆渡和纵向延伸，设备可共用
